音柱音箱在現實音響工程中的應用與特點

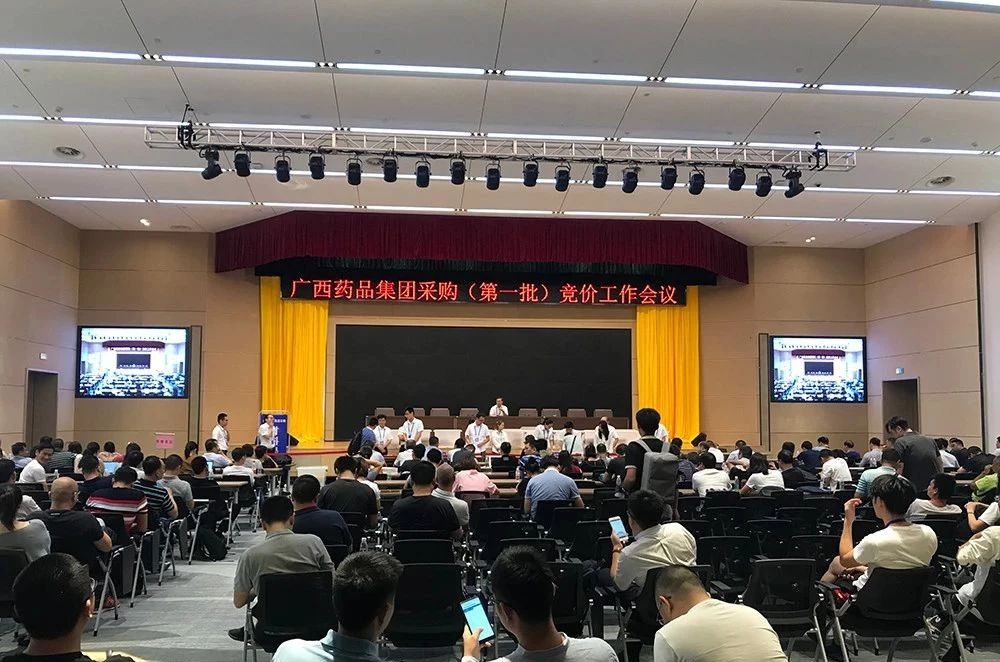

音柱音箱是指由多只揚聲器經排列組合并同相連接而成的柱狀音箱。與傳統音箱相比，具有更強的聲音指向性，外觀更小巧，占地面積小，更符合現代家居的簡潔風格。一般常見于家庭影院、會議廳、商場、體育館、酒吧、餐吧、學校等。
音柱音箱，可以說是將專業線陣音響系統，進行了小型化、便攜化。音柱的指向特性在水平方向與單只揚聲器差不多，但在垂直方向則有很大改善。它在水平方向以波型傳播，但在垂直方向上出現較強的指向特性，形成 “盤子”狀立體輻射效果。
將音柱安裝在舞臺臺口附近，將這個“聲盤”指向聽眾，聲束以很強的聲能輻射至觀眾廳后排，前排則因揚聲器的豎向距離不同引起的相位差而互相削弱，可能比起單只揚聲器在此處的聲壓更低，這就使得音場的直射聲分布趨于均勻。音柱的水平方向不應“聚束”，應該有較大的水平輻射角，以使得音場在左右方向能比較均勻。
音柱型揚聲器通常指的是4~10只紙盆揚聲器成一直線排列組合在一起。特色是在傳送水平方向的聲音時，揚聲器的放射角與一個揚聲器的放射角相同，而在傳送垂直方向的聲音時，揚聲器的放射角則隨揚聲器的組合而加大，尤其在高頻率聲音時，音束能夠呈一定方向傳出。
音柱型揚聲器垂直控制聲音的效果相當有效。在混響情形較為嚴重的環境里，音柱型揚聲器可以將聲音有效集中傳給聽眾，減低傳到墻壁之后反彈的情形發生。
音柱的特點就是它在垂直方向上有較強的指向特性，音柱越長，聲束越窄，能量越集中，指向性越強。當音柱長度固定時，頻率越高，則聲束越窄，指向性越強。
02、靈敏度高 聲音輻射距離遠
音柱按不同結構可以形成多種規格。"聲盤"面積越小，則聚束效果越強，指向性越尖銳，軸上的靈敏度也就比單只揚聲器高很多。音柱在主軸上的聲軸效率比單只揚聲器高。
一般說來，組成音柱的揚聲器數量越多，主軸上的靈敏度就越高，聲輻射的距離就越遠。
合理控制音柱的懸掛高度和俯角，可以使得聲場比較均勻清晰。由于音柱的總額定功率是單只揚聲器的好幾倍，同時由于聲軸方向的聚焦作用，使靈敏度成倍提高，對遠距離擴聲更為有效。
音柱的低頻輻射效率與單只揚聲器相比大為提高，從而增加了低頻響應，豐富了音色。利用音柱的指向特性，將傳聲器放在主聲束以外（即音柱兩端的上下方向發聲最輕），聲壓最弱的位置上，可以改善嘯叫現象，提高了傳聲增益。在混響時間較長的場所，使用音柱可以大大提高聲音的清晰度。
03、小巧美觀不占地

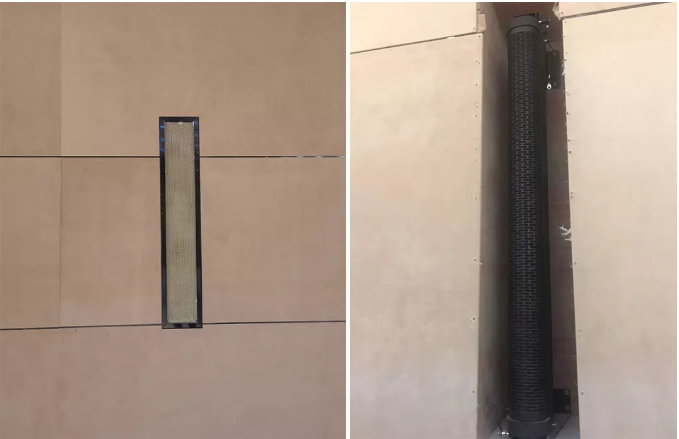

音柱外形相比傳統音箱較小，多應用于一些對音響設備有特殊要求的場合，例如需要藏音響的會議廳、演播廳，需要配合室內美觀的節目錄制現場、家庭影院等等。由于音柱體積小，容易和環境融為一體，一般適合喜歡簡潔風的客戶。
04、如何改善音柱的頻率響應？
音柱的指向性隨頻率的降低而削弱。亦即低頻時的指向性很差。因此，應改善音柱的垂直指向性，即使得高頻時的指向性削弱，而增加低頻時的指向性。
通常可將音柱分成高低頻段，接以分頻網絡，使長音柱發低頻聲，短音柱發高頻聲以改善其頻率響應。或者是采用一些重要會場常用的方法，在1KHz以上的頻段用一只高頻號筒揚聲器分開來發聲，以改善高頻指向性和高頻段的音色。
利用聲學濾波器原理，在音柱面板上覆上一層厚度逐漸變化的吸音材料(如超細玻璃棉)，利用它對中、高頻吸音大，而且厚度越大吸音效果越好的特點，在音柱兩端加厚，中間漸薄，這樣構成的音柱，它的有效長度就與頻率有關，隨著頻率的升高而變短，從而改善音柱的頻率響應。
將音柱的形狀改成凹曲形或凸曲形，使高頻主聲束散開，外形曲率半徑越小則散開角度越大，通常取曲率半徑R=2L，這種改變音柱幾何形狀的方法最簡單，采用較多。
但是不幸的是，低音頻率不象高音頻率那樣直線前進，而又?jǐn)U散角度較廣。在混響環境較為嚴重的空間里，低音頻率的較廣擴散角度可能造成聲音相互干擾，而聲音清晰度變差。當麥克風與揚聲器同置一室時，也可能會產生回聲嘯叫的情形。
05、如何改善音柱水平指向？
音柱除了垂直方向的指向性上存在一些缺陷需采用上述方法加以改善外，在水平指向性上也同樣存在著困擾。
這些困擾可以借助音調控制器或均衡器的幫助而獲得解決。以降低低音頻率的音量，幫助演說聲音清晰，但是對于音樂重現則有負面的影響。
單只揚聲器上各個揚聲器的安裝角度，也可以根據聲波繞射原理，將音柱箱面板上的揚聲器孔開成矩形狹縫，以改善高頻段的水平指向。
如上所述，音柱作為重要的揚聲設備至今仍在不少場合得到廣泛應用。
06、纖細身軀 驚人能量
X12C是一款大功率無源音柱線陣音箱，專為對便捷運輸要求很高的流動演出以及對音箱外形有嚴苛要求的固定安裝等場合的擴聲應用而設計。

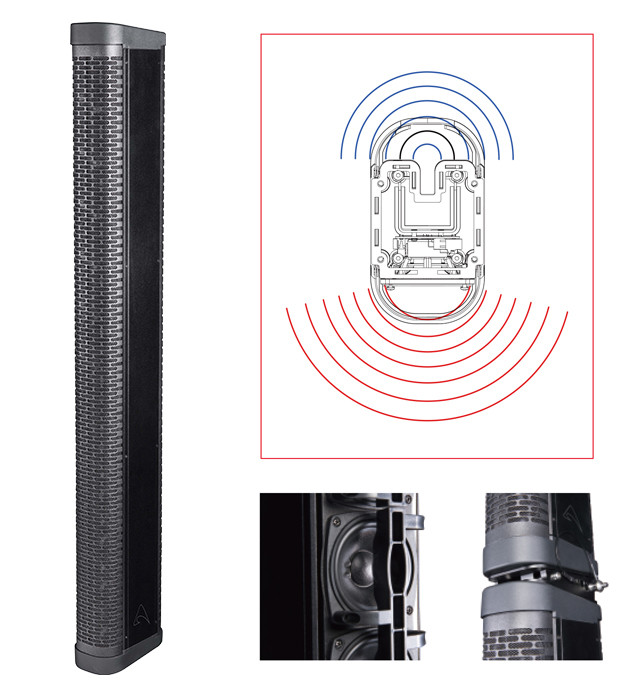

該產品由12個3.5"釹磁喇叭單元按垂直方向排成線陣組成，每一個喇叭都由前衍射波導驅動加載，方便水平范圍的廣泛擴散，可以很靈活地應用在不同的場合。
箱體外殼采用了壓鑄鋁，通過巧妙的結構設計形成了后加載波導傳輸線設計，形成自然的心型聲場，從而達到干凈、精準的中低音再現，并在很大程度上減少了音柱背面多余的低頻反饋。

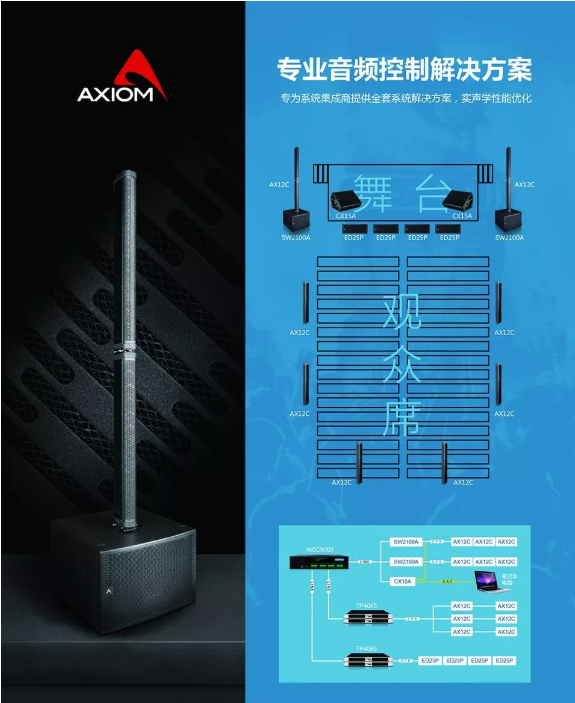

132dB的最大聲壓級潛藏于纖細小巧的箱體內，在對聲壓級、動態要求高的大型流動演出應用中也毫無壓力；完美搭配體積小、重量輕、高輸出的SW2100A有源超低頻音箱，組成一套強勁有力、擴散廣泛的演出級音柱線性陣列系統。

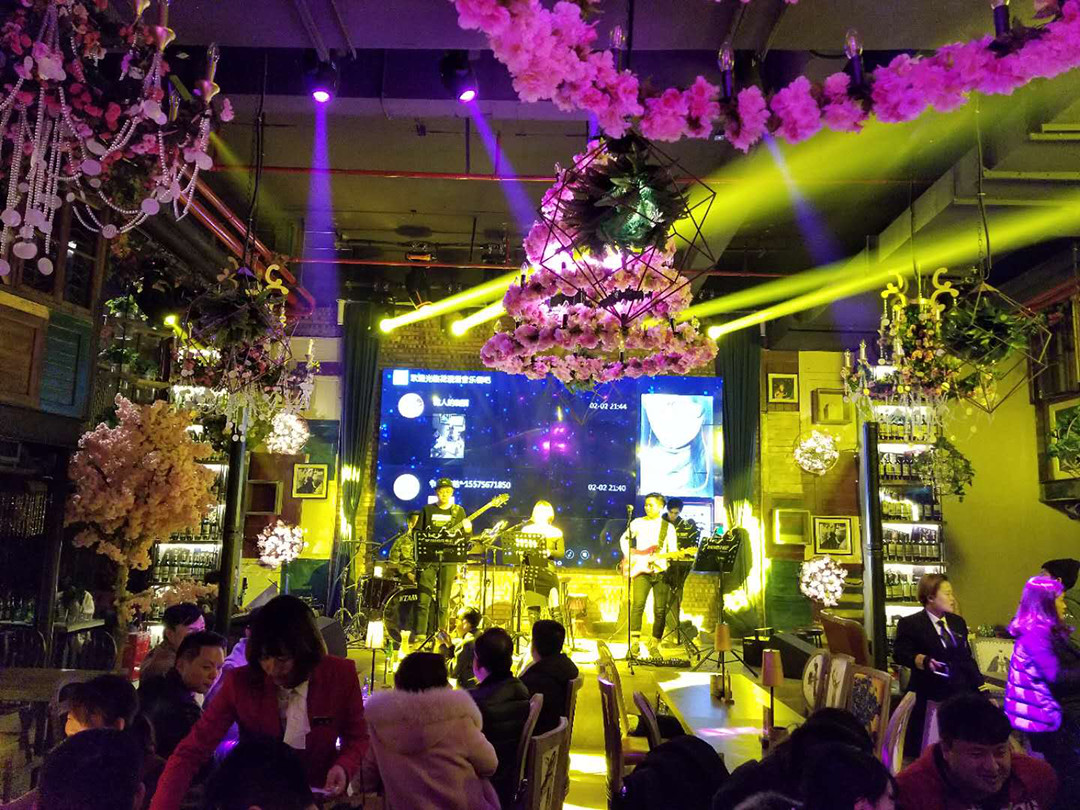

AX12C既達到了較高聲壓級的要求，又實現了小箱體、運輸方便快捷的目標，更重要的是呈現出來的聲音效果得到廣大客戶的認可，成功應用于流動演出、現場表演、樂隊演出、音樂節、劇場劇院、餐廳、酒吧等各大場所。
|
